本文档分析了xen启动时创建dom0的基本过程，并进行了一些简单的测试，记录了测试结果。

@ xen3.3.0/xen/arch/x86/setup.c

---- line 408 __start_xen(unsigned long mbi_p)
@ line 414, multiboot_info_t *mbi = __va(mbi_p);
mbi = multiboot_info, 类型multiboot_info_t, 位于include/xen/multiboot.h

@ line 415, modile_t *mod = (module_t *)__va(mbi->mods_addr);
module_t是一个位于multiboot.h中的struct，包含mod_start, mod_end, string, reserved等4个成员，其中mod_start, mod_end是地址, string是module [file] [para]这里的para字段(参数, 如果没有的话，就是NULL)，比如kernel的参数就是这么搞出来的cmdline(大概在997行的位置)。
这个mod是一个指针，取值于mbi_p的成员mods_addr，其实就对应了一个数组，这数组的每一项应该就是顺序地对应着grub启动xen的时候，每一个module行对应的文件载入内存后的信息，包括起始和结束地址，还有附加的参数。

@ line 989, dom0 = domain_create(0, 0, DOM0_SSIDREF);
这里调用create_domain函数，分配一个struct domain的空间，对其进行初始化，然后返回这个地址存入dom0。我们可以仿照这个方式创建另一个struct domain, 比如domB。domain_create函数位于commom/domain.c，声明于include/xen/sched.h，其原型为
struct domain *domain_create(
    domid_t domid, unsigned int domcr_flags, ssidref_t ssidref)
第一个参数是domid，第二个参数是dom的类型，具体参见sched.h +336(好像有点出入?)，第三个参数是用于xen的ssid reference，具体用途和生成方式不明。DOM0_SSIDREF被定义为0x0。

@ line 990,  if ( (dom0 == NULL) || (alloc_vcpu(dom0, 0, 0) == NULL) )
这里检查989行的domain_create是否成功，如果成功，则试图给该domain分配一个vcpu。

@ line 997,  cmdline = ... mod[0].string ...
从mod指向的module_t数组的第一个元素中取出kernel的启动参数。默认第一个是内核，第二个是initrd。接下来，如果参数不为空，就将参数进行一定处理，附加一些额外的参数，诸如acpi等，这一段可以忽略, 直到1027。

@ line 1028 if ( (initrdidx > 0) && (initrdidx < mbi->mods_count) )....
initrdidx的初始值为1, 如果这个值小于grub的menu.lst里面对应的module的行数(kernel + initrd，默认应该需要2行module)，那么说明是有initrd的，那么就从mod[initrdidx]，也就是mod[1]，也就是第二个module语句对应的module_t中取出initrd被载入内存后的起始地址和总长度。

@ 1043,  if (construct_dom0(dom0, ...
这里是实际建立一个domain的函数了，传入的参数包括一个有效struct domain结构的指针，kernel起始地址和长度，initrd的起始地址和长度，还有kernel的启动参数。返回值为0表示启动成功，否则是失败。

@1061,  domain_unpause_by_systemcontroller(dom0);
这个函数激活dom0对应的domain的每一个vcpu，使得domain可以实际运行起来。

----以上为启动dom0涉及到的过程。

----下面是进行的一些测试。



首先是对grub的一些处理:
    $ cd /boot
    $ echo 123 > mini-os.gz
    $ vi grub/menu.lst
启动xen的几行大致是
    title Ubuntu 9.04, kernel 2.6.26.1-xen-686
    root (hd0,0)  #因为测试机上/boot是单独的一个分区，位于(hd0,0)
    kernel /xen.gz
    module /vmlinuz-2.6.26-1-xen-686 root=/dev/sda5 ro splash quiet
    module /initrd.img-2.6.26-1-xen-686
在其后又加入了一行
    module /mini-os.gz


然后对setup.c进行了一些修改，包括：

1. 在995行处加入一段初始化domB的代码
    domB = domain_create(0x7777, 0, 0x7777);
    if ( (domB == NULL) || (alloc_vcpu(domB, 0, 0) == NULL) )
        panic("Error creating domain B\n");
    domB->is_privileged = 1;
    domB->target = NULL;
    printk("OK Creating Domain B\n");
其中domB定义和声明的位置在dom0定义和声明的位置下方，分别是common/domain.c和include/xen/sched.h。
从途中可以看到，创建domB和为domB分配VCPU的过程都是正确的。
其中的0x7777是随便填的一个数字，没有特殊含义，也不保证此后可以正确运行。

2. 在997行之后加入了一行
    printk("-----JUST A TEST\ncmdline = %s\n", cmdline);

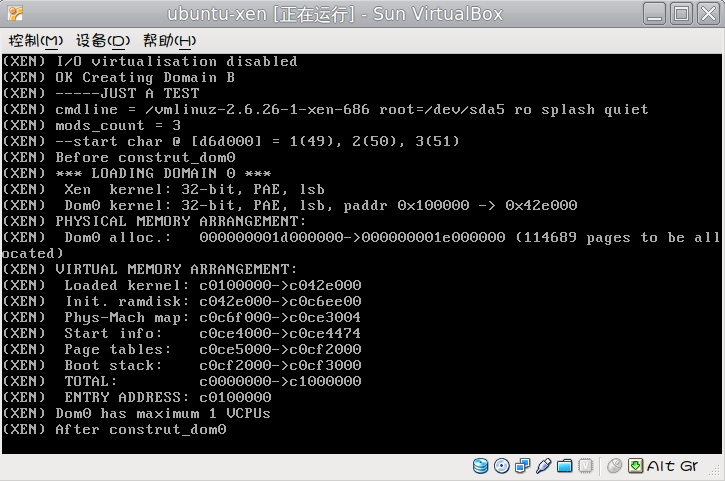

由图可以看出，cmdline的确指向了kernel的启动参数。

3. 在1035行的位置加入如下几行，用于打印module的行数、第三个module行对应文件被载入后的地址、以及其前三个字符（及其ASCII码值）
    printk("mods_count = %d\n", mbi->mods_count);
    printk("--start char @ [%x] = %c(%d), %c(%d), %c(%d)\n",
            mod[2].mod_start,
            *((char*)mod[2].mod_start), *((char*)mod[2].mod_start),
            *((char*)mod[2].mod_start+1), *((char*)mod[2].mod_start+1),
            *((char*)mod[2].mod_start+2), *((char*)mod[2].mod_start+2)
            );
由图可以看出mods_count = 3，前三个字符是123，和mini-os.gz的内容完全一致。

4. 在1043行前加入
    printk("Before construt_dom0\n");
   在1050行加入
    printk("After construt_dom0\n");
    EARLY_FAIL("");
由图可以看出construct_dom0的作用范围。EARLY_FAIL是一个定义于setup.c中的一个macro，调用printk输出调试信息以后，无限循环调用halt()。这样可以在此处停下来，看到所有的调试信息。


-----------------------------------------
