Jul 2

DIY一个虚拟现实设备 不指定

felix021 @ 2014-7-2 16:30 [杂碎] 评论(0) , 引用(0) , 阅读(5613) | Via 本站原创 | |
UPDATE@9.24 在淘宝上弄了个Google Cardboard的国内山寨版,效果不是很好,一个是焦距调得不好,我得带上眼镜才能看,另一个是瞳距好像不太对,看着容易晕。还是自己DIY的用着舒服啊。等暴风魔镜正式版出来以后可以再弄个来试试看。

Oculus Rift DK2自从3月发布以来,大家都翘首以待,今天终于确定了,7月发货1w台,比预期的少,后下订单的估计有得等了。想起去年ChinaJoy在Intel展区体验了一下1代的Oculus Rift,演示程序是RiftCoaster,就是那个经典的过山车,回想起来还是很带感。这么火爆的设备,估计在今年的ChinaJoy也可以体验到,真是令人相当期待。在这等待的时间里,还是可以做点其他事情的,比如DIY一个属于自己的虚拟现实设备。

网上早就在流传把诸如小米3之类的手机改造成VR设备,之前也有了解过,看起来貌似很复杂的样子;直到前几天GOOGLE I/O大会,发布了一个Cardboard,然后到Oculus Rift贴吧里看了一下,发现有些网友的自制设备可寒酸了,就是拿了个纸盒子打孔,固定手机和透镜就行,才意识到其实自己DIY一个也很简单的,手机可以作为显示屏,自己手头有瓦楞纸(就是快递用纸箱的那种纸皮)、宽胶带、小刀、剪刀、尺子,唯一缺少的材料就是一对合适的凸透镜——求助万能的淘宝就行了。

我的凸透镜买的是这个:http://item.taobao.com/item.htm?id=39142615961,直径30mm,焦距50mm,放大倍数为6,一个3.5软妹币,挺合适的。如果有40mm焦距(更大的放大倍率)、直径不超过40mm的透镜就更好了,不过我是没找到,估计找得到也相当贵。

具体的教程没有,简略说一下吧——其实我根本就没有参照什么教程,真的想看的话,到Oculus Rift贴吧的精品区去逛逛,例子很多。下面两段比较罗嗦,可能说得不太清楚,最后面会贴几张图,对比着看好了(如果觉得丑,请尽情吐槽,不用客气)。

先用手拿着透镜和手机体验了一下感觉,ok,开工,裁出个13cm×6cm的纸板(我的手机是小牛2,4.7''的屏幕,宽度比较小,大屏手机的话,高度要留长一些),以60mm瞳距为例,在合适位置打出两个直径略小于30mm的圆孔(裁纸刀直穿过去,千万不要撕扯),用小刀在边缘刮刮,直到刚好能把透镜卡住不掉下来;塞进透镜,然后再用胶带整个封住(除了透镜,只在边缘粘住一点),这样就做出了一个“眼镜”(注意要在鼻子的位置剪出一个梯形),看手机上的3D效果就容易多了。

然后就是做纸盒。先围出一个底面和手机大小差不多的纸盒子(先不要做 背面{放手机} 和 前面{放"眼镜"},或者可以预留了背面,类似Google Cardboard弄个魔术贴上去),盒子长度略大于手机高度、盒子高度略大于手机宽度、盒子深度略大于透镜的焦距(比如6cm,或者更长一点,可以之后再裁),在上面靠后面的位置裁掉一小块,插入手机;在盒子内面上下,放手机的位置前面各粘上一小条瓦楞纸(不要比手机的左右边框更厚就行,用于固定手机防止晃动/滑脱)。最后封住背面,然后把"眼镜"固定在前面合适的位置,就行了。

p.s. 盒子深度也可以做得更大些,最后裁成弧形,适配自个儿的脸,还能遮光。

然后是资源分享,都放到百度网盘了,一些android的app、左右3D的演示视频什么的:

    http://pan.baidu.com/s/1o6M9zo2

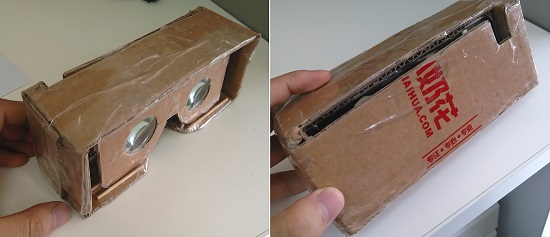

最后上图:

点击在新窗口中浏览此图片

点击在新窗口中浏览此图片

转载请注明出自 ,如是转载文则注明原出处,谢谢:)
RSS订阅地址: http://www.felix021.com/blog/feed.php
